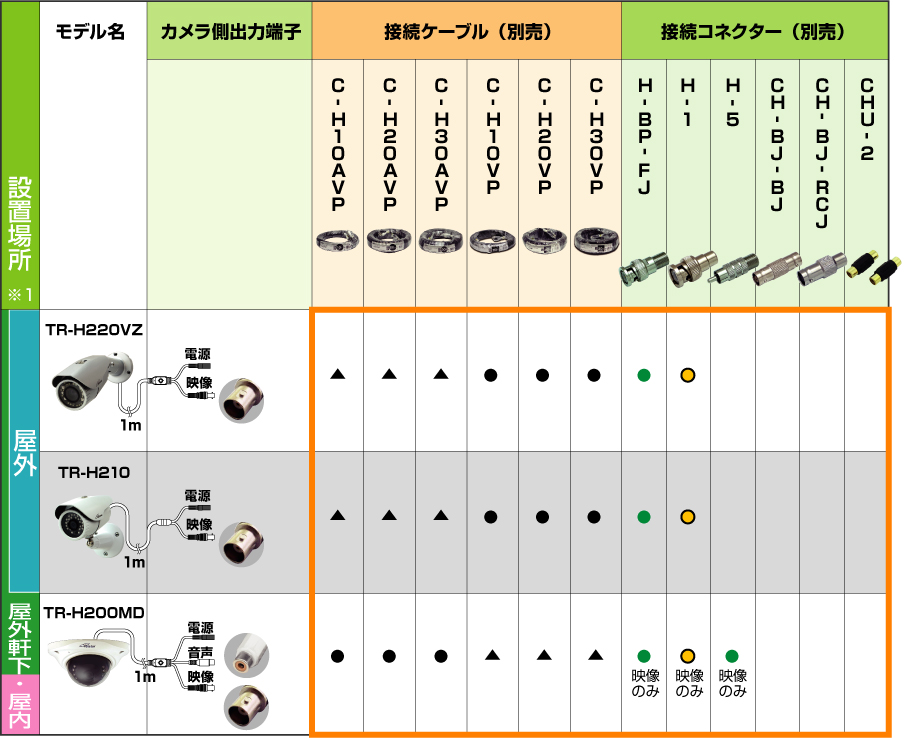

●このまま適合します。（▲：音声を使用しない場合）
●Ｆ型接栓加工した同軸ケーブルと接続する際に使用します。
●RCAプラグの既設ケーブル（C-20VPなど）や変換ケーブル（C-01SPVなど）と接続する際に使用します。
□接続コネクター部分が屋外になる場合、接続部の防水、防塵のため市販の「自己融着テープ」をご利用ください。
※1 設置場所が屋外軒下のモデルは雨の直接かからない屋外軒下と屋内で使用可能です。屋外のモデルは軒下および屋内でも使用可能です。

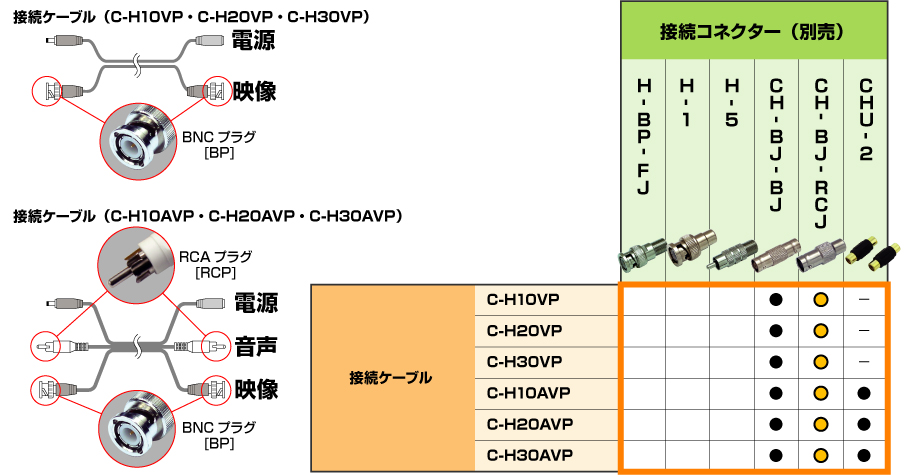

ケーブルを延長する場合の接続コネクター適合表（推奨最大延長距離は約40ｍ）
接続ケーブル（BNCプラグ）と接続ケーブル（BNCプラグ）をつなぐ場合
接続ケーブル（C-H10VP／C-H20VP／C-H30VP）と接続ケーブルをつなげる場合には、映像端子の接続に中継コネクターCH-BJ-BJを使用します。
※ケーブル長に比例して電源電圧が下がり、赤外線投光性能の低下や映像にノイズが発生する場合があるため、推奨できる最大延長距離は約40ｍまでです。ケーブルの組み合わせをご確認ください。
接続ケーブル（BNCプラグ）と延長ケーブル（RCAプラグ）をつなぐ場合
接続ケーブル（C-H10VP／C-H20VP／C-H30VP）と延長ケーブル（CVBSカメラ付属20ｍケーブル／C-10VP／C-20VPなど）をつなげる場合には、
映像端子の接続に中継コネクターCH-BJ-RCJを使用します。
※ケーブル長に比例して電源電圧が下がり、赤外線投光性能の低下や映像にノイズが発生する場合があるため、推奨できる最大延長距離は約40ｍまでです。
ケーブルの組み合わせをご確認ください。
接続ケーブル（BNCプラグ）と接続ケーブル（BNCプラグ）をつなぐ場合
接続ケーブル（C-H10AVP／C-H20AVP／C-H30AVP）と接続ケーブルをつなげる場合には、映像端子の接続に中継コネクターCH-BJ-BJを使用し、音声端子の接続に中継コネクターCHU-2を使用します。
※ケーブル長に比例して電源電圧が下がり、赤外線投光性能の低下や映像にノイズが発生する場合があるため、推奨できる最大延長距離は約40ｍまでです。
ケーブルの組み合わせをご確認ください。
接続ケーブル（BNCプラグ）と延長ケーブル（RCAプラグ）をつなぐ場合
接続ケーブル（C-H10AVP／C-H20AVP／C-H30AVP）と延長ケーブル（CVBSカメラ付属20ｍケーブル／C-10AVP／C-20AVPなど）をつなげる場合には、
映像端子の接続に中継コネクターCH-BJ-RCJを使用し、音声端子の接続に中継コネクターCHU-2を使用します。
※ケーブル長に比例して電源電圧が下がり、赤外線投光性能の低下や映像にノイズが発生する場合があるため、推奨できる最大延長距離は約40ｍまでです。
ケーブルの組み合わせをご確認ください。。
