 既設配線を利用、カメラのみ交換!(映像・電源)

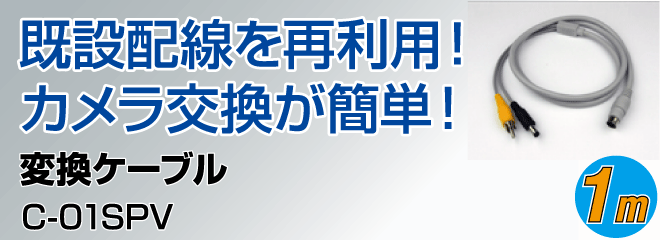

変換ケーブル C-01SPV

既設配線※1をそのまま利用して、新しいカメラ※2を接続するための変換ケーブルです。

※1 TR-857WCP/TR-855WCP/TR-854WVP/TR-853WCP20/TR-853WCP/TR-852WBP
※2【AHD】TR-H210VZ(アナログ端子使用+H-1)/TR-H220VZ(H-1+AHDコンバーター)/
   TR-H210(H-1+AHDコンバーター)
   【アナログ(CVBS)】:TR-858WCP/VK-P600X/VK-P500X

こんな方にオススメ!地中に埋設した既設配線が交換できない。さあ困ったぞ!使っていたカメラが故障、配線の手間を省いて新しいカメラだけを交換したい。
 使用イメージ&接続イメージ

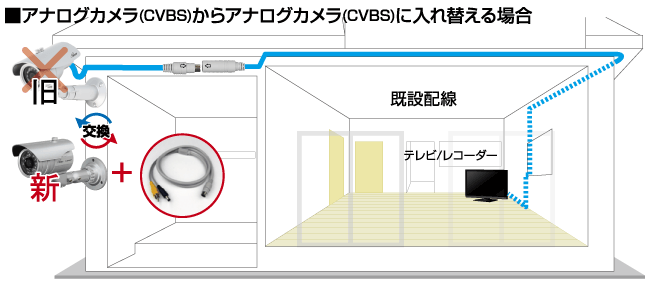

使用イメージ

使用イメージ

使用イメージ

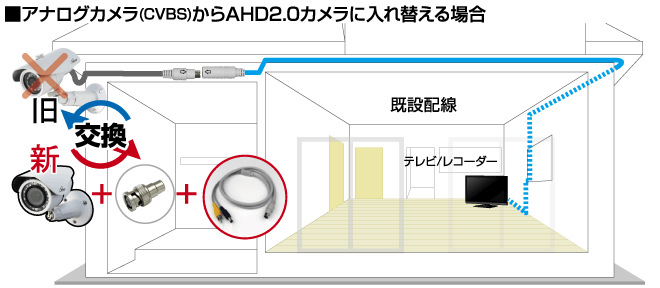

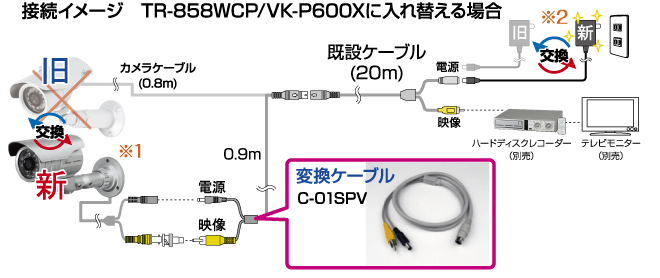

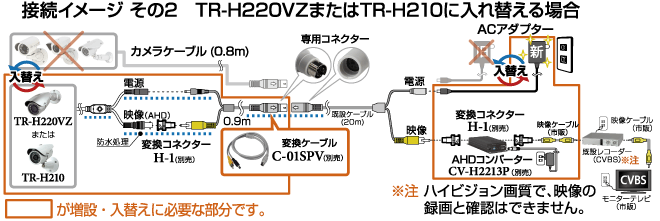

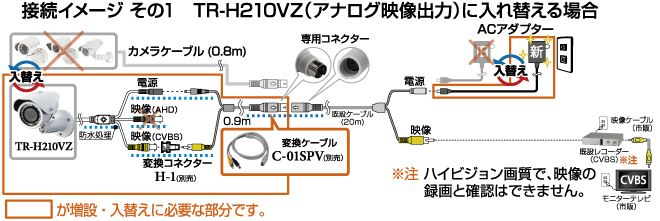

接続イメージ

接続イメージ

※1 カメラを取付けるネジ穴の間隔などが異なります。十分な強度があることを確認の上、取り付けてください。
※2 新しいカメラに付属しているACアダプターを必ずご使用ください。故障の原因となるため古いカメラのACアダプターはご使用にならないでください。

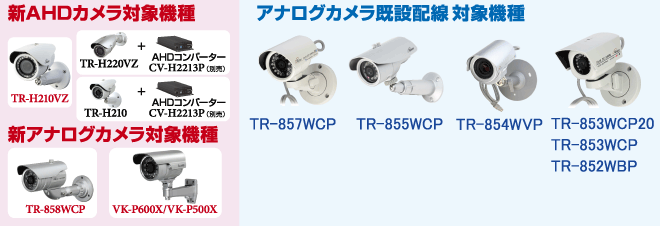

 対象機種
対象機種

変換ケーブルC-01SPVを使い、既設アナログカメラ(TR-857WCP/TR-855WCP/TR-854WVP/TR-853WCP20/TR-853WCP/TR-852WBP)のケーブルを再利用できます。
AHDカメラ(TR-H220VZ/TR-H210)は映像方式がアナログカメラ(CVBS)と異なるため、AHDコンバーターを使用する必要がありますが、TR-H210VZはアナログ端子を搭載しているため、変換コネクターH-1を使い接続できます。
TR-858WCP、VK-P600X、VK-P500Xは変換コネクター(H-1相当品)を付属しています。

 コネクターの接続について
屋外用専用コネクター(DIN6pin)拡大写真 自己融着テープの巻きつけ

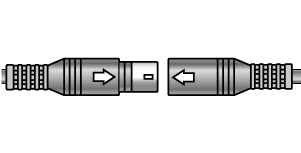

矢印を合わせてまっすぐに差し込みます

矢印を合わせてまっすぐゆっくりと差し込みます。スムーズに奥まで差し込めない場合は、差し込むのをやめてください。
差し込みがきつい原因として既設配線側端子のカバー部分が経年変化などにより硬化している場合があります。その場合は指などで押し広げます。

矢印を合わせてまっすぐに差し込みます。無理に差し込むとピンを曲げたり折ったりすることがありますのでご注意ください。

 コネクターの防水処理について

屋外用専用コネクター(DIN6pin)拡大写真 自己融着テープの巻きつけ

屋外(軒下含む)にカメラを設置、配線する場合、外気や雨などによる劣化を防止するため、コネクターの防水処理が必要です。 市販の自己融着テープ(ブチルゴム)を使用します。密着力が強くコネクターに密着し、さらにテープ同士が融着して雨、夜露などの浸入を防ぎます。
テープが剥がれていないかなど、定期的に点検を行なってください。
『自己融着テープの使い方とその手順 』はこちら

 各部の名称

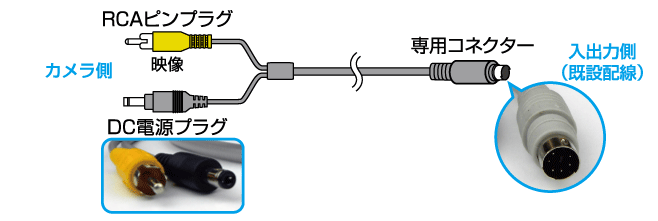

各部の名称

専用コネクターのピンはとても折れやすいため、接続の際は十分にご注意ください。

 セット内容

セット内容

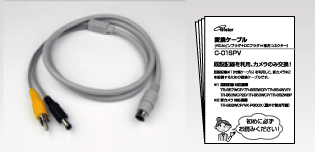

・C-01SPV(約0.9m)・・・・・・・・・・・・・・・・・・・1本

・取扱説明書・・・・・・・・・・・・・・・・・・・・・・・・・1枚
