[生産完了]

見守り隊 屋外軒下用赤外線投光器内蔵無線カメラ+ 屋内用録画機能付受信機

見守り隊 4chデジタルワイヤレスシステム ワイヤレスカメラセット







製品特長

設置イメージ

■屋外軒下設置可能

カメラ(TR-X50WCP) は雨に直接あたらない場所であれば屋外に設置可能。軒のある玄関やガレージに最適です。
⇒配線例

夜間撮影画像

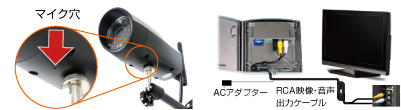

■マイク内蔵

カメラ「TR-X50WCP」はマイクをカメラの底面に内蔵しています。 受信機「TR-X50R」の音声出力端子とテレビの音声入力端子を「RCA映像・音声出力ケーブル(2m)」でつなげれば音声を聞くことができます。

夜間撮影画像
赤外線投光器(IR)が点灯画像

■夜間撮影可能

暗くなると自動的に赤外線投光器(IR)が点灯し、撮影可能となります( 白黒映像)。
赤外線投光距離:約7m。
※ 赤外線投光時の画像は白黒映像となります。

■ 動画サンプル
カメラ映像(4分割画面表示)  見守り隊 昼間映像(4分割画面表示)
カメラ映像  見守り隊 夜間映像(4分割画面表示)
見守り隊 昼間&夜間比較映像(会議室編 画質High)  見守り隊 昼間&夜間比較映像(会議室編 画質High)
見守り隊 昼間&夜間比較映像(会議室編 画質Low)  見守り隊 昼間&夜間比較映像(会議室編 画質Low)

■付属カードで8時間録画可能

4GBのSDHCカードを付属、約8時間分の録画が可能です。
使用できるSD/SDHCカードは1GBから32GBまでです。
⇒詳しくは

スキマ電源ケーブル

■スキマ電源ケーブル付き
(見守り隊、送受郎、TR-X50WCP、TR-X50Tに付属)

屋外に設置する機会の多い送信機用の電源のために、スキマ電源ケーブルを付属。窓ややドアなどの隙間を利用して電源の配線を行うので、電源ケーブルの配線時の負担が大きく低減されます。

モーションセンサー

■モーションセンサー機能

カメラが人の動きを検出すると受信機側で録画を開始します。
※モーションセンサーをカメラに内蔵しています。簡易型のため感度調整/エリア調整の機能はありません。ご使用になる環境によっては、「過剰に検知する」、「まったく検知しない」など、内蔵モーションセンサーの使用に適さない場合があります。その場合はセンサーライト「SL-TR1」、人感センサー「SP-01」をご使用ください。
【注】複数チャンネルの同時録画はできません。

共通の特長

ページの先頭へ

電波到達距離

■ 電波到達距離 見通しで200m 木造の建物で20〜40m

2.4GHz帯を利用したデジタル通信方式採用。アナログ方式と比べてノイズやゆがみの無いクリアな映像を映し出します。 電波到達距離は見通しで約200m、木造の建物で使用した場合は20〜40m程です。
電波最大到達距離見通し200mは、周囲に電波の障害物や電磁ノイズが少ない屋外における見通し環境での実測結果です。 カメラ(送信機)と受信機の間に障害物(金属製のドア、鉄筋コンクリート、鉄骨、モルタル壁、土壁、金属線入りのガラス、 断熱材)があると、電波を通しにくくなるため、電波の届く距離が短くなる場合があります。 電波の到達距離は使用環境/設置環境により異なります。

TR-X50R SDカードスロット

■ 8時間録画可能 4GBのSDHCカードを付属、データが一杯になると上書き録画

付属の4GBのSDHCカードで約8時間分の録画が可能です。 SDカードのデータ容量が一杯になると、古いデータから上書き録画します。上書きを禁止することはできません。
容量の大きいSDHCカードに交換することで、録画時間を増やすことが可能です(SDXCカード使用不可)。
※カード容量ごとの録画時間については「録画時間の目安」をご覧ください。
※パソコンでも再生・保存・管理が行えるAVI形式を採用。

【録画時間の目安】

カード容量別 『録画時間の目安』

録画時間はあくまで目安です。映像の内容によって大幅に増減することがあります。実際に設置される環境でご確認ください。 SDカードのデータ容量が一杯になると、古いデータから上書き録画します。上書きを禁止することはできません。 画質設定がHI/LOのどちらでも、録画時間は同程度になります。

【SDカードについて】

【SDカードについて】

SDメモリ−カードはSD、SDHC、SDXCという3種類の規格があります。 ワイヤレスシリーズではこのうちのSD(1GB、2GB)とSDHC(4GBから32GBまで)が使用可能です。 データ転送速度は「Class4」以上を推奨。

■ 手動録画 撮りたい時にボタンひとつで録画を開始

表示中の1つのチャンネルを連続で録画します。録画を停止するにはもう一度録画ボタンを押します。
※長時間録画をした場合、録画ファイルは10分毎のファイルに分割して録画を行います。録画ファイル と次の録画ファイルの間に数秒間の録画しない時間があります。(この時間はメモリーカードの状態によって変化します。)

TR-X50R SDカードスロット

■ モーションセンサー機能
警備モードボタンでスタンバイ
感度調整/エリア調整の機能なし

カメラ内蔵の「モーションセンサー(映像に変化があった場合に、録画開始の信号を送る)」や、別売の人感センサー(熱感知)などの「外部センサー」の信号を受信し、 録画を開始します。一回の録画時間を30秒から10分の間で変更できます。
※一回の録画時間は30秒・1分・2分・3分・4分・5分・6分・7分・8分・9分・10分から選択可能です。
※ モーションセンサー録画について
「警備モード」ONで機能します。「TR-X50PTC」「TR-X50WCP」はカメラ内に「モーションセンサー」を内蔵しています。 これは映像の変化を検知し信号を送信するシステムです。 映像中の動きなので、人の動き以外でも風で草木がゆれたり 照明のゆらぎなども検知する場合があります。簡易型のため感度調整/エリア調整の機能はありません。赤外線投光器発光時 (夜間撮影時)は、録り逃しの無いように映像感度を上げて撮影します。常に録画をする傾向がありますが故障ではありません。 熱に反応する人感センサー「SP-01」を使用することで、人以外の記録を少なくし映像確認の負担を軽減します。 「TR-X50T」」には内蔵モーションセンサーの機能はありません。オプションの「外部センサー」を接続の上、ご使用ください。

送信機を最大4台まで増設可能

■ 送信機を最大4台まで増設可能 複数チャンネルの同時録画不可

1台の受信機に対して最大4台までカメラ(送信機)をペアリングして送受信することができます。各チャンネルのセンサー録画に対応で きます。一つのチャンネルの録画終了後、次のセンサー信号を受信したチャンネルが録画を開始します。
※カメラを増設した場合、複数のチャンネルの同時録画はできません。 録画時は録画するチャンネルを1画面表示します(警備モードの待機画面は4分割表示)。

ページの先頭へ

画面に『入力なし』と表示された場合や、新しくカメラを増設する際の設定 『ペアリング』

見守り隊/ルームアイ2(ワイヤレスX50シリーズ共通)の、受信機にカメラを認識させる『ペアリング』の設定方法について動画で紹介します。画面に『入力なし』と表示された場合や、新しくカメラを増設する際に設定します。

混信しない

■ 混信しにくい 秘匿性に優れるFHSS(周波数ホッピング方式)採用

使用地域周辺で同一機種を複数台使用しても混信の心配はありません。
※FHSS(周波数ホッピング方式)とは一定の周期で搬送波の周波数を切り替えて(およそ0.1秒と高速にランダム変更)通信を行う方式です。

■ オートシーケンス機能

ペアリングされた複数のカメラ映像を自動で切替え表示します。
※表示間隔は3秒から10秒の間で秒単位で変更可能。空きチャンネル及び、4分割画面はスキップします。 警備モード中はオートシーケンス機能は使えません。

オートシーケンス機能

■ 停電復旧後の動作について

停電復旧後は電源は入りますが、録画は自動で再開されません。
また警備モードが切れますので「警備モード」ボタンを押してください。

ページの先頭へ

ページの先頭へ

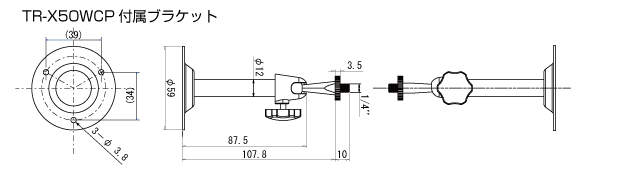

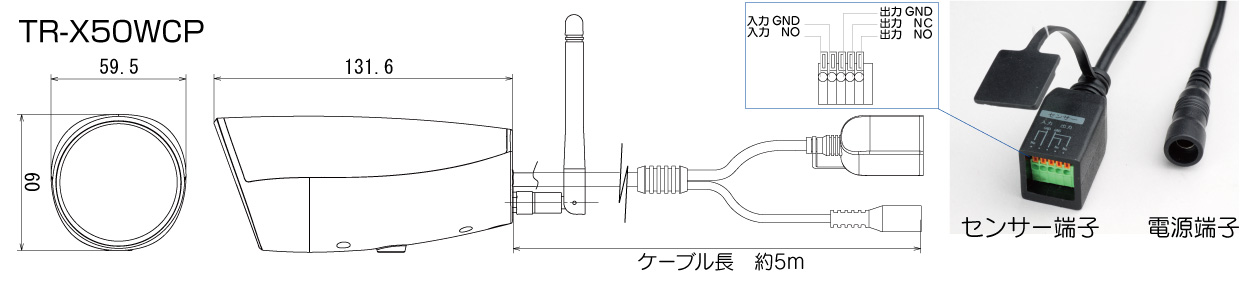

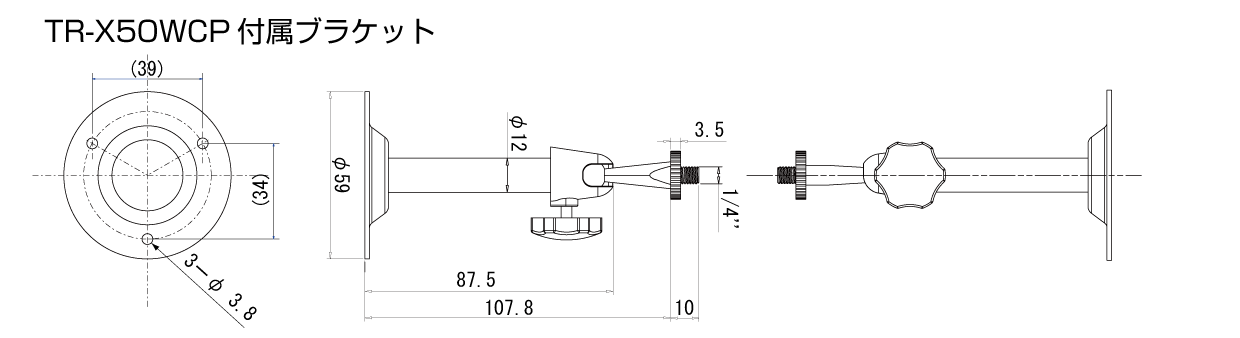

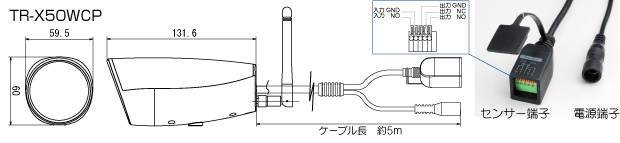

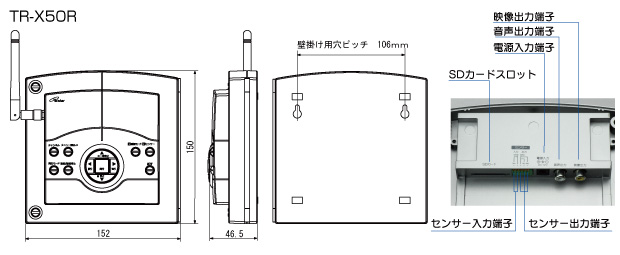

外形寸法図

外形寸法図

外形寸法図

外形寸法図

製品仕様

カメラ仕様【TR-X50WCP】
撮像素子1/4型カラーCMOS
有効画素数約30万画素
レンズ3.6mm F2.0
水平画角53°
水平解像度400本
最低照度0.5Lux 赤外線投光時 0Lux
ホワイトバランス自動追尾
赤外線投光距離約7m
電源付属ACアダプター
カメラ電源電圧DC12V
カメラ消費電流赤外線ON 240mA 赤外線OFF 180mA
全消費電力赤外線ON 3.8W 赤外線OFF 2.8W
使用温度範囲0℃〜40℃
外形寸法(W)59.5×(H)60×(L)131 (ケーブル長5m)
質量235g(ケーブル含まず)
インターフェイス
  映像入力
  音声入力内蔵マイク
  音声出力
  センサー入力フォトカプラ NOのみ対応
  センサー出力リレー端子 NO/NC対応
  電源入力DC12V
  電源出力
  アンテナ端子RP SMA-J
無線仕様
使用周波数帯2.4GHz帯(2.4GHz〜2.4835GHz)
変調方式GFSK
スペクトラム拡散FHSS
干渉制御CCDS
データレート最大2Mbps
映像圧縮方式モーションJPG
音声圧縮方式ADPCM
通信距離見通し約200m
工事設計認証番号TR-X50R:001WWCA1195  TR-X50WCP:001WWCA1197
受信機仕様【TR-X50R】
映像方式NTSC
解像度可変 VGA 640x480 QVGA 320x240
フレームレートVGA 最大9fps(変動) QVGA 最大25fps(変動)
同時接続台数4台(送信側)
画像反転可能
画面切替自動切換/単画面/4分割
オートシーケンス可能
ブザー有 センサー信号受信により動作
電源入力端子DC電源ジャック(黒)
電源付属ACアダプター
電源電圧DC12V
消費電流150mA
全消費電力2.5W
使用温度範囲0℃〜40℃
外形寸法(W)152×(H)150×(D) 46.5 (突出部含まず)
質量360g
時計精度月差±60秒以内
録画機能※注1
  映像圧縮方式モーションJPG
  音声圧縮方式ADPCM
  ファイル形式AVI形式
  録画解像度VGA 640x480 QVGA 320x240
  録画フレームレート16fps
  録画モード手動 / モーション / センサー
  センサー録画時間設定30秒 1分 2分 3分 4分 5分 6分 7分 8分 9分 10分
  録画データ検索ファイル検索
  再生機能通常再生/早送り/早戻し
インターフェイス
  無線受信CH数4CH
  音声入力内蔵マイク
  映像出力/音声出力RCA
  センサー入力フォトカプラ NOのみ対応
  センサー出力リレー端子 NO/NC対応
  SDカードスロット1 (SDHC/SDカード 1GB〜32GBまで対応)
  電源入力DC12V
  アンテナ端子RP SMA-J
  ※注1 : 複数のチャンネルを同時に録画する事はできません。録画時は録画するチャンネルを1画面表示します。

付属品

付属品

  • アンテナ×2
  • RCA映像・音声出力ケーブル(2m)×1
  • 木ネジ×5
  • コンクリートアンカー× 5
  • SDHCカード(4GB)×1
  • ACアダプター(DC12V1.8m)×2
  • スキマ電源ケーブル(2m)×1
  • ブラケット×1
  • 取扱説明書(保証書付き)×1

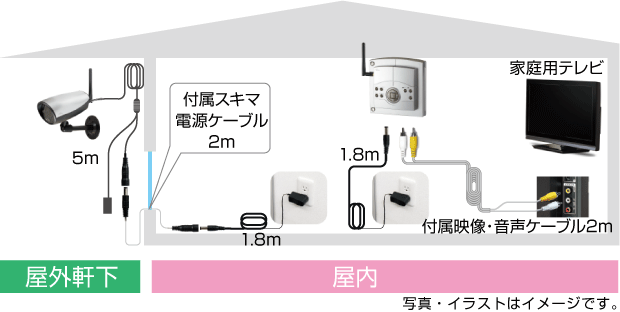

配線例

付属の映像・音声ケーブルを使えば、受信機の映像をご家庭のテレビにつなげて見ることができます。

配線例

ページの先頭へ

無線に関する注意

この機器の使用周波数帯では、電子レンジ等の産業・科学・医療用機器の ほか工場の製造ライン等で使用されている移動体識別用の構内無線局(免許 を要する無線局)及び特定小電力無線局(免許を要しない無線局)並びにア マチュア無線局(免許を要する無線局)が運用されています。
この機器を使用する前に、近くで移動体識別用の構内無線局及び特定小電力 無線局並びにアマチュア無線局が運用されていないことを確認して下さい。 万一、この機器から移動体識別用の構内無線局に対して有害な電波干渉の事 例が発生した場合には、速やかに使用周波数を変更するか又は電波の発射を 停止した上、下記連絡先にご連絡頂き、混信回避のための処置等(例えば、パー ティションの設置など)についてご相談して下さい。 その他、この機器から移動体識別用の特定小電力無線局あるいはアマチュア 無線局に対して有害な電波干渉の事例が発生した場合など何かお困りのこと が起きたときは、次の連絡先へお問い合わせ下さい。 連絡先: コロナ電業株式会社 TEL:03-3903-9711
次の記載は、この無線機器が2.4GHz 帯を使用し、変調方式とし FH-SS 変調方式を採用。想定される干渉距離は80m であることを表します。また、周波数変更の可否として、全帯域を使用し、かつ「構内局」ある いは「特小局」、「アマチュア局」帯域の回避が可能です。
2.4 FH 8について
2.4 : 2.4GHz 帯を使用する無線設備を表します。
FH : FH-SS 方式を表します。
8 : 想定される干渉距離が80m 以下を表します。
■■■ : 全帯域を使用し、かつ「構内局」あるいは「特小局」、「アマチュア局」帯域の回避が可能なことを表します。
